Αθλητικών Εγκαταστάσεων - Γηπέδων (Εσωτερική Γ.Γ.Α - Εξωτερική)
Οριοθέτηση και ασφάλεια εντός αθλητικών εγκαταστάσεων
Εσωτερική περίφραξη γηπέδων, ελεύθερου ύψους 2160 mm, αποτελούμενη από:
- Κάτω κατακόρυφο τμήμα από περαστή σχάρα με μεταβαλλόμενη βροχίδα (76,106,146 χ 76 mm), με οριζόντιες λάμες 30/5 mm, εγκάρσια κατακόρυφη περαστή βέργα Φ6 mm,βασικών διαστάσεων 1610χ1992 mm, που στερεώνεται στα υποστυλώματα με 3 αντικλεπτικά μπουλόνια Μ8χ30 mm.
- Πάνω κεκλιμένο τμήμα από περαστή σχάρα με βροχίδα 146 χ 99 mm, με οριζόντιες λάμες 30/5 mm, εγκάρσια κατακόρυφη περαστή βέργα Φ6 mm, βασικών διαστάσεων 444χ1992 mm, που στερεώνεται στα υποστυλώματα με 2 αντικλεπτικά μπουλόνια Μ8χ30 mm.
- Υποστύλωμα από ΙΡΕ 100 mm 2160+400 mm για πάκτωση στο σκυρόδεμα, με κεκλιμένο πάνω τμήμα.

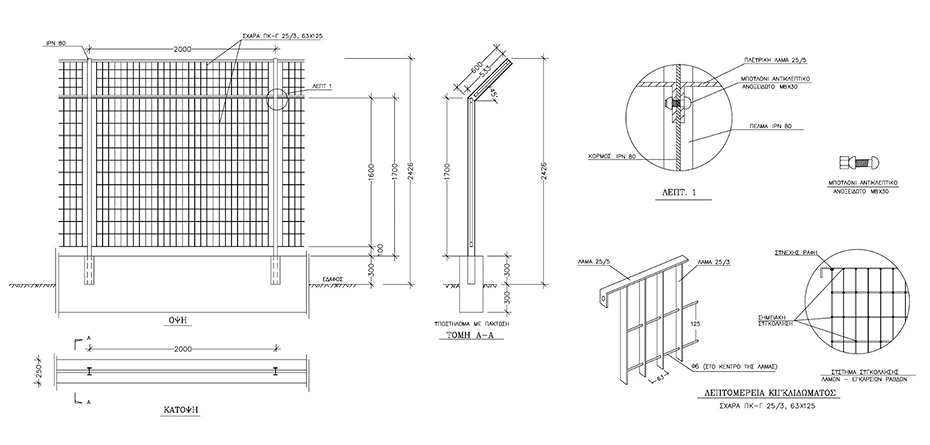

Εξωτερική περίφραξη γηπέδων,ελέυθερου ύψους 2126 mm αποτελούμενη από:
- Περαστή σχάρα ΠΚ-Γ’ ύψους 1600 mm, με βροχίδα αξονική 66×132 mm, κατακόρυφες λάμες διατομής 25/3 mm, οριζόντιες περαστές ράβδους διαμέτρου Φ6 mm (στο κέντρο της λάμας) και πλευρικές λάμες για σύνδεση με τα υποστηλώματα διατομής 25/5 mm.
- Κεκλιμένο τμήμα ύψους 426 mm, (κιγκλίδωμα 533 mm) με βροχίδα αξονική 66×132 mm, κατακόρυφες λάμες στήριξης διατομής 25/3 mm, οριζόντιες περαστές ράβδους διαμέτρου Φ6 mm (στο κέντρο της λάμας).
- Υποστυλώματα τοποθετημένα ανά 2.0m, από ΙΡΕ 80 mm, ελεύθερου ύψους 2126 mm, με κεκλιμένο τμήμα μήκους 600 mm, με βάση από λάμα 150χ150χ10 mm για στερέωση με τέσσερα γαλβανιζέ βύσματα η χωρίς βάση γιά πάκτωση στο σκυρόδεμα.
- Τέσσερα ανοξείδωτα αντικλεπτικά μπουλόνια για τη σύνδεση της σχάρας και του κεκλιμένου τμήματος με το υποστύλωμα.
Οι σχάρες και τα υποστυλώματα είναι γαλβανισμένα εν θερμώ κατά ISO 1461.
